Inspektion der Lokomotivkupplungen im Bergbau: Zugmaschinen, Schnittstellen und Freigabepläne

Warum die Zugverbindung statt nur den Kupplungskopf inspizieren??

Der Kupplungskopf ist nur ein Teil des Lastpfades. Eine Lokomotive kann einen schallaussehenden Kopf haben, aber einen beschädigten Schaft, ein abgenutztes Schloss, einen verschobenen Stift, eine lose Halterung, ein geknacktes Joch, ein kompromittiertes Zugwerk, ein falsch ausgerichtetes Auto oder eine unvereinbare Kupplungshöhe. Die Inspektionsgrenze verläuft von der Fahrzeugstruktur über die Zug- und Kupplungseinrichtung bis zum Paarungswagen, dann durch jede erforderliche sekundäre Retention. Zugmasse, Zuggrad, Kurve und Rangierpraxis beeinflussen die Kräfte, die diese Grenze sieht.

Starten Sie mit der genauen Flotte und Betriebsbedingungen der Mine. Die Herstellerseite von Irwin zeigt, dass die Bergbau- und Tunnelflotten Willison, Sharon, Industrie- und andere Kopplerfamilien nutzen dürfen; ihre Aussagen beschreiben ihre eigenen Produkte, nicht ShaoLis Anbringung. Die genehmigte Anordnung könnte automatisch, Pin-and-Link oder ein anderes spezifiziertes System sein. Die Prüfpunkte und die Abnahmegrenzwerte sind aus dem installierten Entwurf, den Herstelleranweisungen und den aktuellen Regeln der Mine zu entnehmen, nicht aus einem anderen Kopplertyp.

Was muss geschehen, bevor sich jemand der Verbindung nähert?

Bestimmen Sie jedes Fahrzeug vor Bewegung, koordinieren Sie sich mit dem Versand oder der zuständigen Verkehrsbehörde, schützen Sie den Gleisabschnitt und verhindern Sie, dass andere Geräte eintreffen. Stehen Sie nicht zwischen den Fahrzeugen und verlassen Sie sich auf eine Lokomotivbremse als einzige Rückhalteeinrichtung, während sich die Konstruktion bewegen kann. Die genaue Methode zur Abhackung, Sperrung, Isolierung und Kommunikation ist ortsspezifisch und muss den Regeln der Mine entnommen werden.

Identifikation von Lokomotiven und Wagennummern, Kupplungstyp und Teil/Revision, Verbindungsrichtung, Last- und Streckenverlauf, letzte Inspektion, aktuelle Reparaturen und gemeldete Symptome. Fragen Sie, ob unbeabsichtigte Entkopplung, schwieriges Engagement, Aufprall, ungewöhnliches Schlupf- oder Vertikalverschieben aufgetreten ist. Aufnahme von Fotos der gefundenen Geometrie vor dem Demontagen. Ein kürzlicher Austauschteil ist kein Nachweis für Kompatibilität, wenn sich die Paarungskomponente, die Halterung oder die Höhe geändert hat.

Welche Bedingungskontrollen sind eine Aufnahme wert?

Prüfen Sie zugängliche Oberflächen für Risse, Verformungen, Korrosion, fehlende oder lose Komponenten, abnorme Reiben, Schlag, Materialverlust und Nachweis von früheren nicht genehmigten Schweißen oder Reparatur. Überprüfen Sie die Verriegelung oder Retentionsmechanismus durch die zugelassene statische Methode, einschließlich seiner Fähigkeit, zu engagieren, bleiben und lösen wie vorgesehen. Blick über den Kopf: Schaft- und Jochbewegung, Taschenverschleiß, Feder-/Entwurfselement, Halterungen, Befestigungselemente, Fahrzeugendstruktur und Sekundärrückhalteeinrichtung können ein Lastwegproblem aufdecken, das eine Kopf-nur-Kontrolle verpasst.

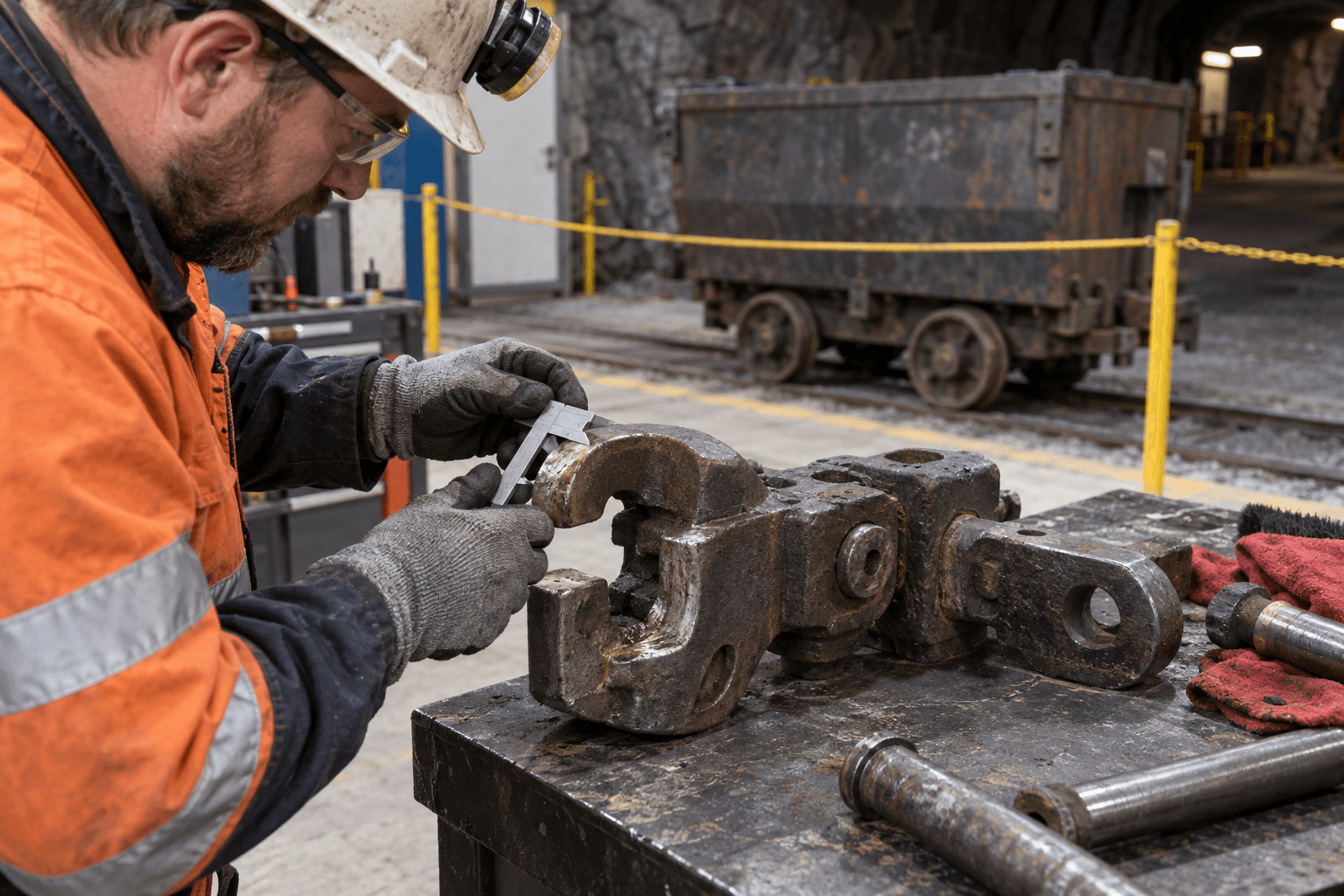

Messung von Verschleiß und Ausrichtung mit den für die genaue Komponente und das Fahrzeug festgelegten Werkzeugen, alternierenden Punkten und Grenzwerten. Behalten Sie die Instrumentenidentität, die Messwerte, Fotos und die Zeichnungs- oder Vorlageversion. MSHAs Untersuchung eines Minenunfalls 2001 beschreibt eine Willison-spezifische Verschleißvorlage und -schwelle; Diese Zahlen dürfen nicht auf einen anderen Koppler übertragen oder als globale Anforderung behandelt werden. Ist das Herstellerlimit, die Bauteilidentität oder das Messverfahren unbekannt, so ist das Ergebnis nicht als geeignet einzustufen, sondern als ungelöst einzustufen..

• Kopf, Verschluss oder Stiftzustand und positive Retention.
• Schaft, Zugmaschine, Tasche und Montagestruktur.
• Kupplungshöhe, seitliche Ausrichtung, Reise- und Kurvenkompatibilität.
• Zugfahrzeugtyp, Masse, Bremsung und Sekundärrückhalteeinrichtung.
• Korrekte Operation ohne das Personal in einen unkontrollierten Pinch Point.

Was stellen die öffentlichen Sicherheitsquellen fest – und nicht?

Ein von NIOSH archivierter Bericht des US Bureau of Mines von 1977 bewertete automatische Minenkupplungen für Stärke, Erfassungsbereich, Kurven und Wartung und analysierte historische Zwischenfälle. Er bleibt als Erklärung nützlich, warum Geometrie, Lebenszykluszustand und sichere Kupplungsmethoden zusammen gehören. Es ist kein aktueller universeller Verschleißtisch oder Ersatz für das Handbuch des installierten Kupplungsherstellers. Eine Mine kann ein anderes Gerät, Last- und Regulierungssystem verwenden.

Südafrikas veröffentlichte Richtlinie für unterirdische Schienenausrüstungen bietet einen gerichtsrechtlichen Rahmen für einen Minenkodex und definiert in diesem Zusammenhang Kupplungen und Puffer. Die Berichte der US-amerikanischen MSHA-Ereignisse zeigen, wie die Ermittler Zustands- und Betriebskontrollen untersuchen, aber die komponentenspezifische Messung eines einzelnen Vorfalls setzt nicht für jede Mine eine Grenze. die aktuellen Gesetze, genehmigten Codes, Konstruktions- und Herstellerkriterien der Mine regeln die tatsächliche Freigabeentscheidung.

Wie sollte ein Mangel zu einer kontrollierten Entscheidung werden?

Ein fehlendes Zurückhaltungsgerät, unsichere Sperrverriegelung, Riss, nicht-beschränkte Messung, inkompatibles Paar oder veränderliche Reparaturen sollten die Rückkehr in den Dienst blockieren, bis eine kompetente Person dies löst. Die Entscheidungsakte sollte die Verwendung von Unterbrechungen, die Beschränkung der Verbringung im Rahmen eines gesondert genehmigten Wiederauffüllungsplans, die geplante Reparatur und die Annahme der Bedingung unterscheiden. Eine vorübergehende Maßnahme muss ihre Autorität, ihre Route und ihre Frist bestimmen; andernfalls droht sie zu einem informellen permanenten Workaround zu werden.

Finden Sie die Ursache vor dem Wechsel nur das sichtbar abgenutzte Teil. Wiederholter Verschleiß kann aus Höhenfehlanpassung, Kurvengeometrie, Zuggewindeausfall, Überlastung, harte Rangierung, fehlerhafte Ersatzteile oder beschädigte Fahrzeugstruktur entstehen. Erforschen Sie das komplette Paar und den Betrieb Kontext, dann definieren Sie Komponentenersatz, Reparatur, Fahrzeuganpassung oder Regeländerung je nach Bedarf. Nicht Schweißen, Maschine oder tauschen Sie sicherheitskritische Kupplungsteile nur, weil sie austauschbar aussehen.

Was beweist, dass eine reparierte oder ersetzte Kupplung fertig ist?

Verwenden Sie eine kontrollierte Teilenummer und Revision. Erfassen Sie, wer sie entfernt und installiert hat, welche Anpaarungsflächen und Halterungen geprüft wurden, die genehmigte Reparaturmethode, die gemessenen Abmessungen, die Verbindungselemente und die erforderlichen Sekundärvorrichtungen. Testen Sie die positive Einwirkung und Freisetzung in einem geschützten Bereich unter der genehmigten Methode der Mine. Wird ein anderes Design eingeführt, so bedarf es einer neuen Schnittstelle und einer Risikoüberprüfung; ein erfolgreicher Bankbetrieb ist für den gesamten Zug und die gesamte Strecke nicht ausreichend belegt.

Die Freigabeprotokolle sollten die Lokomotive, die Autos, das Kupplungspaar, die Reparaturkarte, die Kriterien, die Messungen, die funktionellen Beobachtungen, die verbleibenden Einschränkungen und die Genehmigung Person oder Rolle identifizieren. Aktualisieren Sie die Wartungsgeschichte und verschont Referenzen, so dass die nächste Inspektion die korrekte Zeichnung und Spurweite verwendet. Wo die Mine eine kontrollierte Bewegung oder Prüfung fordert, dokumentieren Sie die Bedingungen und die beobachteten Schlupf, Stöße oder Trennung. Verwenden Sie keine ungeschützte geladene Prüfung, um eine defekte Verbindung zu entdecken.

1. Sichern und identifizieren Sie die Fahrzeuge, Route und Verbindungsart.
2. Prüfen und messen Sie den gesamten Lastpfad mit den richtigen Dokumenten.
3. Einordnen von Fehlern und untersuchen Wiederholungs- oder Schnittstellenausfälle.
4. Reparatur oder Ersatz durch rückverfolgbare genehmigte Teile und kontrollierte Verfahren.
5. Prüfen Sie die Kopplungsfunktion und erfassen Sie die offizielle Freigabebehörde.

Wie wird das zu einem wiederholbaren Flottenprogramm?

Bauen Sie ein Asset-Register, das jedes Fahrzeug mit seiner installierten Kopplerfamilie, kompatiblen Mates, Ersatzteilen, Inspektionsmethode und kontrollierten Verschleißkriterien verbindet. Beinhaltet Standort und Verwendung: Eine hochverwendete Produktion besteht, Steigungsversorgung Autos und Rangierausrüstung darf nicht die gleiche Risikoexposition teilen. Stellen Sie Inspektionsintervalle mit dem Hersteller, den Regeln der Mine, der Betriebshistorie und der Risikobewertung fest, nicht ein universelles Intervall von diesem Artikel. Stellen Sie sicher, dass die Personen, die zur Inspektion zugewiesen werden, den korrekten Mechanismus identifizieren und die richtigen Messwerkzeuge verwenden können.

Trendfehler nach Teilen, Fahrzeugpaar, Strecke und Ereignis. Wiederholte Kupplungsschwierigkeiten oder Beschädigungen sollten mit Gleiszustand, Beladung und Rangierpraxis überprüft werden, nicht als unabhängiger Teileverbrauch eingereicht. Halten Sie geänderte Fahrzeugformationen und Ersatzlokomotiven unter Konfigurationskontrolle. Dies macht die Kupplungsregister in eine nützliche Beschaffungs- und Wartungswerkzeug anstatt eine Box-Ticking-Liste.

Was sollte ein Kopplungs-bezogenes RFQ oder Überprüfungspaket enthalten?

Geben Sie Fahrzeug- und Minenwagentypen, Spurweiten, Streckenkurven und Steigungen, geladene und leere Massen, Betriebsart, bestehende Kopplerfotos und Zeichnungen, Komponentenkennungen, Höhen- und Montagemaße, Sekundärbeschränkungen, Fehlerverlauf und Standortregeln an. Geben Sie an, ob es sich um neue Fahrzeuge, eine Ersatzkupplung, ein Upgrade oder einen Inspektionsplan handelt. Ein Lieferant kann sich nicht verantwortungsvoll an ein generisches Minenwagenfoto oder um ein nominales Wagenvolumen anpassen.

Fordern Sie die vorgeschlagene Schnittstellenzeichnung, die kompatible Paarungsliste, die bedienbaren Teile, die genehmigte Inspektionsmethode, die Verschleißspurendetails, die Dokumentation, die Ersatzstrategie und die Akzeptanzverantwortung an. ShaoLis Minenwagen-Kategorie und die Auswahlführung für Rollmaterial können helfen, eine erste Ausrüstungsdiskussion zu rahmen; die standortspezifische Kupplungsgenehmigung bleibt bei den zuständigen Parteien und den aktuellen Kontrollen der Mine.
